淺沉理論
如圖所示，在池長為 L，池深為 H，池中水平流速為 v，顆粒沉速為 u 0 的沉淀池中，在理想狀態下，L/H=v/ u 0 。
沉淀池原理圖
如果處理得水流量為 V，沉淀池底面積為 A，沉淀時間為 t，則
V＝H·A/t，t=L/v=H/ u0，即得
V=A u0
可見，沉淀池的處理能力，只與沉淀池的底面積 A 和沉降速度 u0 有關，而與沉淀池的深度無關。

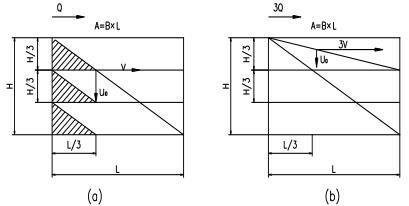

如果用水平隔板，將 H 分為 3 等層，每層深 H/3，如圖所示，在 u0 與 v不變的條件下，則只需 L/3，就可將沉速 u0 的顆粒去除，也即總?cè)莘e可減小到1/3。如果池長 L 不變，見圖，由于池深為 H/3，則水平流速可增加到 3v，仍能將沉速為 u0 的顆粒沉淀掉，也即處理能力可提高 3 倍。
把沉淀池分成 n 層就可把處理能力提高 n 倍。這就是淺池沉淀理論。
為了解決沉淀池的排泥問題，淺池理論在實際應用時，把水平隔板改為傾角為α的斜板，α采用 50°~ 60°。所以斜板的有效面積的總和，乘以 cosα，即得水平沉淀面積：
n
A=∑A 1 cosα
1
由式 V=A u0，如保持沉淀效率及 u0 不變，沉淀區面積 A 增大 n 倍，理論上通過的水量也可增大 n 倍。斜板沉淀池就是借助于裝許多斜板來增大沉降面積 A，形成許多淺層沉淀池，因此斜板沉淀池的處理能力可以顯著地提高。
工作原理
廢水由進水管進入池體，向下流通過位于池體中間的進水室，由導流板反射，再通過里面的進水布水口進入斜板。
隨著溶液向上流動，其所含的固體顆粒就沉淀在平行的斜板組件上，然后滑入池體底部的污泥斗，在污泥斗中，污泥濃縮后通過污泥出口排出。而其澄清液離開斜板通過頂部的出水通路孔流出，然后通過可調出水堰流匯集，由出水管流出。
在斜板頂部設計通路孔的目的是使澄清液在通過集水渠時形成一個壓力差，保證各斜板間流態分布均勻，從而使整個面積都被利用。這樣操作的可靠性增大，減少溶液流態影響，還減少了結垢淤積的可能。

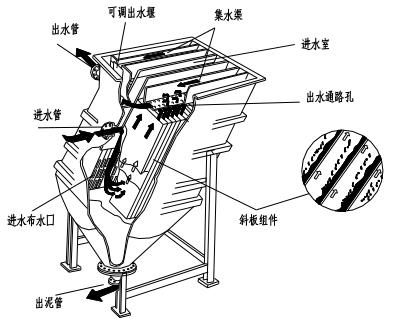

工作原理圖
特 點
(1) 增大沉淀能力：
a）沉淀面積增大；
b）斜板可以對沉淀物起到再凝聚作用，使絮狀物增大，易于沉淀；
c）斜板沉淀創造了層流條件，沉淀效果好。
(2) 下沉污泥濃度增大。
(3) 排出的清水量整年保持穩定，而且不存在污泥覆蓋。
適用范圍
lamella separator 沉淀池主要用于已有的污水廠挖潛或擴大處理能力時采用，和污水處理廠受到占地面積地限制時，作為初次沉淀池使用。具體應用于：
(1) 金屬加工廢水處理
(2) CPI 工藝處理及其廢水處理
(3) 地表水凈化
(4) 工廠廢渣沖洗水處理
(5) 工廠的低容量廢水處理
(6) 市政磷酸鹽廢水處理
(7) 紙漿回用廢水處理
組 成
為適應不同的應用場合、處理含高污泥量的廢水而設計的 lamella separator為了使干污泥量達到大。設計時將污泥沉淀和濃縮段結合，并安裝了一個刮泥機。其結構圖如下所示。

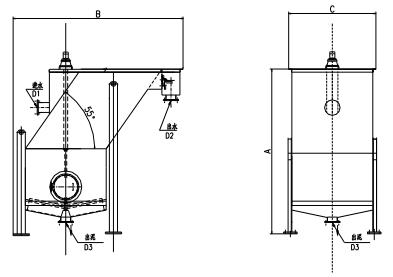

示意圖
其適用范圍為：大設計流量 300m3 /h，沉淀面積 15～190m 2 ，底板面積為1.8×3.0m～3.2×4.4m。
在進水前都可安裝一個絮凝池，通過絮凝劑的作用，使進入斜板沉淀池的廢水，污泥更易沉淀，處理效果更好。
斜板組件，它可以安裝在已經存在的沉淀池中，用于提高沉淀池的處理能力。而且多組斜板組件還可以聯合使用。其結構簡圖如下所示。

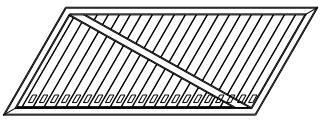

斜板組件示意圖
其整套設備包含：殼體、進水槽、刮泥機、斜板組件、布水板、集水槽、出水槽等。

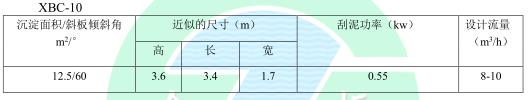

技術規格

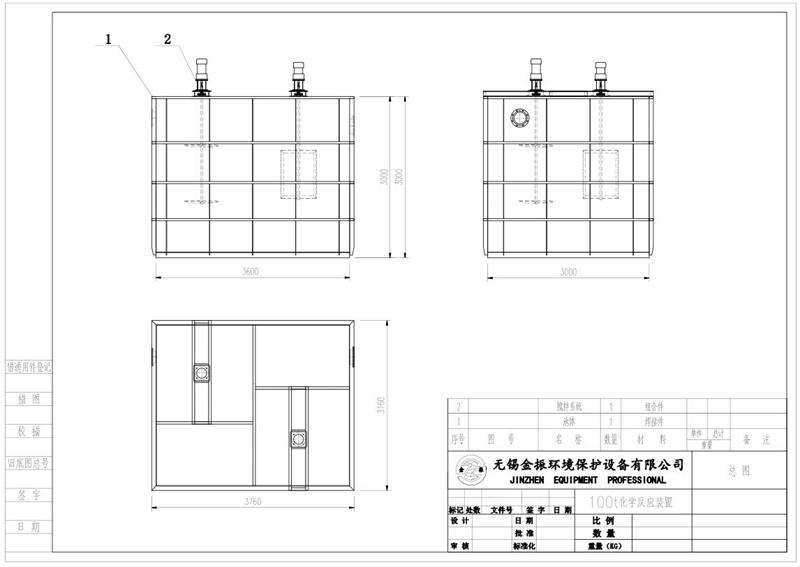

JFY100化學反應裝置(1)-Model

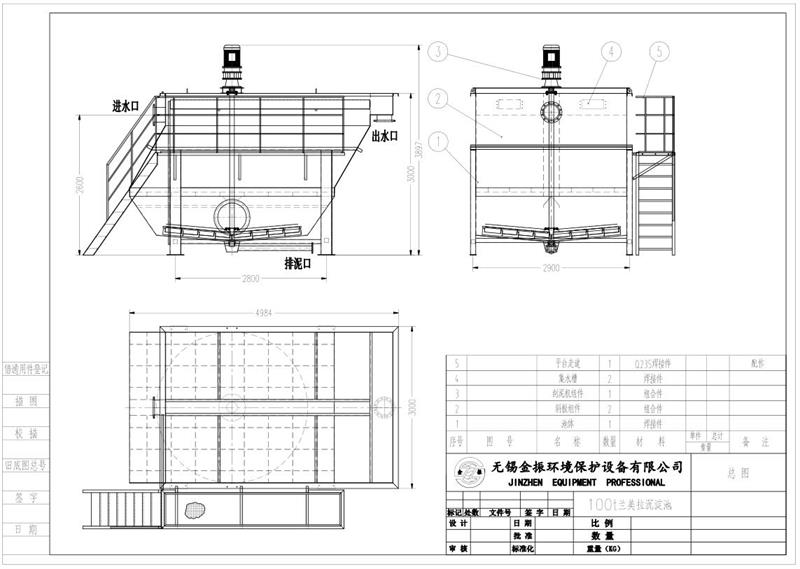

JXBC100蘭美拉沉淀池(1)-Model
?
