一、用途：

　　螺旋式砂水分離器用于污水處理廠沉砂池，將沉淀池排出的砂水混合液進行砂水分離。

　　二、型號表示方法：

　　LSSF – 260 - Ⅱ

　　Ⅱ： 水箱標記：不銹鋼水箱 不標注

　　鋼筋混凝土水箱 Ⅱ

　　260 ：U 型槽 mm

　　LSSF： 螺旋式砂水分離器

　　三、特點：

　　螺旋式砂水分離器綜合了國內外該類型產品的使用情況后改進設計的，解決了襯條更換不便和螺旋軸向位置不可調的缺陷，其特點如下：

　　1 分離效率可達96%~98%，可分離出粒徑≥0.2mm的顆粒;

　　2 采用無軸螺旋,無水中軸承,維護方便;

　　3 結構緊湊,重量輕;

　　4 新型傳動裝置,其關鍵產件--減速器為先進的軸裝式,不用聯軸器,安裝對中方便;

　　5 襯條為快裝式,便于更換;

　　6 螺旋軸向位置可調,便于調整其尾部和箱壁的安全間隙.

　　四、構造及工作過程:

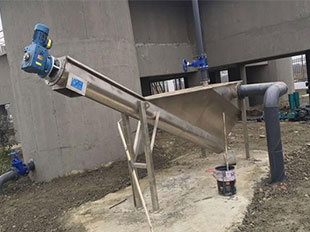

　　螺旋式砂水分離器由無軸螺旋、襯條、U型槽、水箱、導流板、出水堰和驅動裝置組成。

　　砂水混合物從分離器一端頂部輸入水箱，混合液中重度較大的，如砂粒等將沉積于槽型底部，在螺旋的推動下，砂粒沿斜置的槽底提出升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶，而與砂水分離后的水從溢流口排出并送往廠內進水池。
