概述與用途:

在給水排水處理工藝程序中，固、液分離技術及其設備是關鍵項目之一。對于比重接近于水的微小懸浮顆粒的去除氣浮是超有效的方法之一。

該設備廣泛應用于給排水處理工程。一，應用于以湖泊水為水源的自來水廠除藻降濁;二、應用于工業污水處理工程，如石油化工、紡織、印染、電鍍、制革、食品工業等領域;三，應用于污水中有用物質的回收，如：造紙、漿柏水中的纖維回收等領域。

型號特點

特點

1.有效水深400-500mm

2.池內水力停留時間(3-5min)。

3.凈化量大，即表面負荷高。

4.占地面積小，單位負荷輕，全部預制構件組裝，不需要操作室，設備可以架空安裝，也可多層組合。

5.安裝維修費用低，易于清掃。

6.凈化程度高，懸浮物去除率達90%以上

7.該裝置采用JFA型溶氣系統，它結構巧妙，溶氣效率高達90%，體積僅為一般溶氣系統的五分之一。

產品主要工作原理

氣浮分離技術是指空氣與水在一定的壓力條件下，使氣體極大限度地溶入水中，力求處于飽和狀態，然后把所形成的壓力溶氣水通過減壓釋放，產生大量的微細氣泡，與水中的懸浮絮體充分接觸，使水中懸浮絮體粘附在微氣泡上，隨氣泡一起浮到水面，形成浮渣并刮去浮渣，從而凈化水質。

我公司開發JQF型淺層氣浮裝置，是一個快速氣浮系統，在傳統氣浮理淪的基礎上又成功地運用了“淺層理論”和“零速”原理，通過精心設計，集凝聚、氣浮、撇渣、沉淀，刮泥為一體，是一種水質凈化處理的設備。

工藝流程

參數及規格

主要技術參數

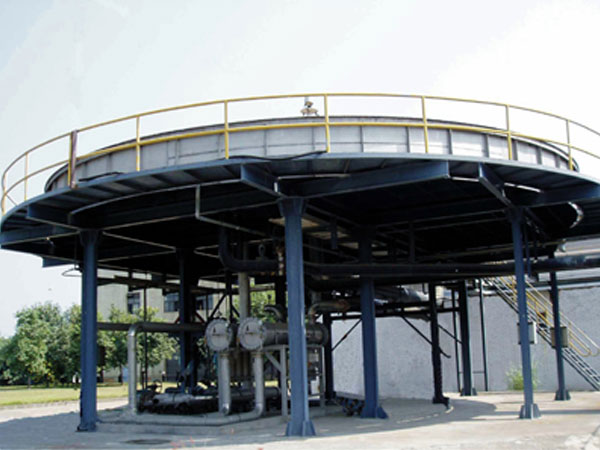

JQF型淺層氣浮裝置集凝聚、氣浮、撇渣、沉淀、刮泥為一體，整體呈圓柱形，結構緊湊，池子較淺。裝置主體由五大部分組成：池體、旋轉布水機構、溶氣釋放機構、框架機構、集水機構等。進水口、出水口與浮渣排出口全部集中在池體中央?yún)^(qū)域內，布水機構、集水機構、溶氣釋放機構都與框架緊密連接在一起，圍繞池體中心轉動。

本裝置提供成套設備總成及控制系統，通過集中控制與分散控制相結合，以使設備達到超佳運行狀態(詳見圖一和圖二)。

注：1、表中處理水量依據，回流比R=30%，水力表面負荷：q=6-8m3/m2.h。3、JQF25-JQF200，為鋼制池體，其工作荷載指整機正常工作時，土建地基承受的總負荷。

JQF200-JQF600為土建池體，其工作荷載指整機正常工作時，混凝土池體所承受的總負荷

例：JQF200其工作負載為45/37(t)其中，45t指池體為鋼制時，土建地基承受總負荷。37t指池體為混凝土?xí)r，混凝上池體所承受總負荷。

表3.JQF25-110管路參數表：(參見圖三)

表4.JQF150-JQF600管路參數表(參見圖四)

表5.JQF25-200鋼制池體預埋件參數表(參見圖五)

表6.JQF200-600混凝土池體預埋件參數表：(參見圖六)
